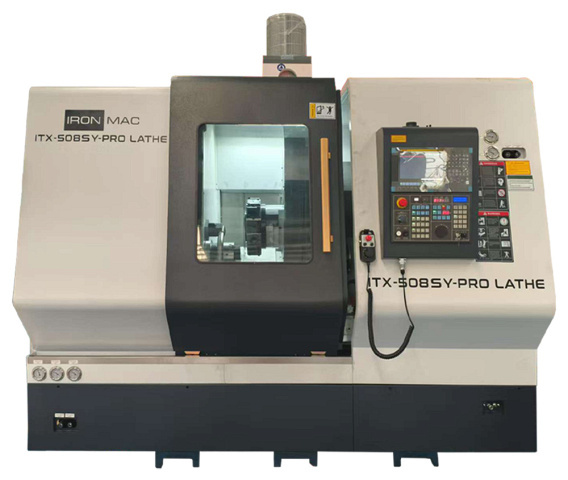

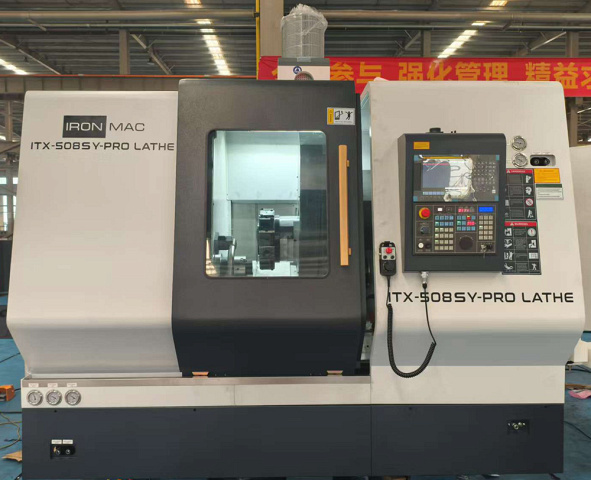

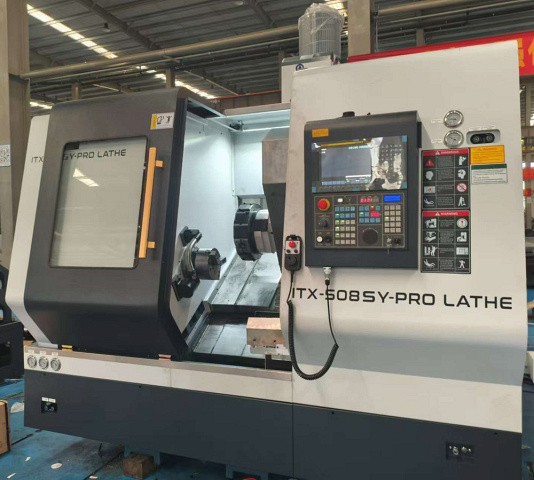

Токарно-фрезерный обрабатывающий центр IRONMAC ITX-508SY-PRO

Токарно-фрезерные обрабатывающие центры серии ITX предназначены для комплексной обработки сложных по конфигурации деталей с применением функции фрезерования, вне осевого сверления, нарезания резьбы, а также автоматический перехват заготовки от главного шпинделя в противошпиндель, позволяющий снизить "человеческий фактор", сократить время цикла и обеспечивает непрерывную обработку с отличной повторяемостью.

Синхронизация осей C1 и C2 обеспечивает максимальную гибкость обработки для разных типов заготовок.

Токарно-фрезерная обработка - это разновидность многоцелевой обработки металла, которая совмещает в себе сразу два технологических процесса: точение и фрезерование.

Токарные обрабатывающие центры серии ITX применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов.

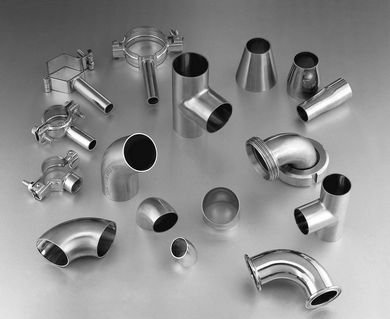

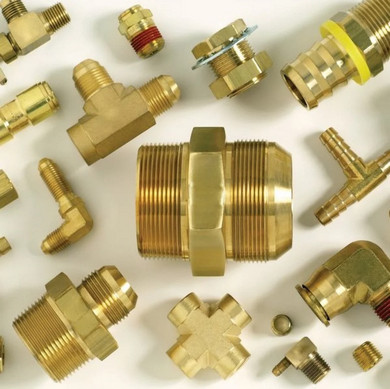

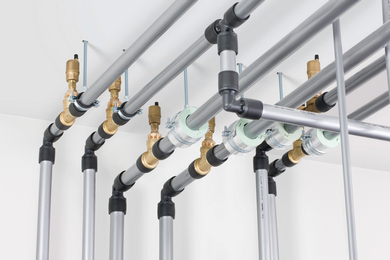

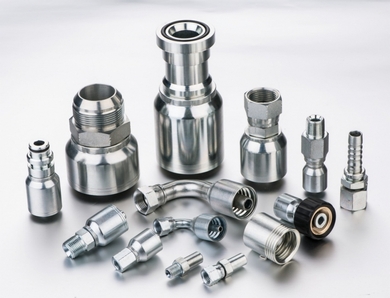

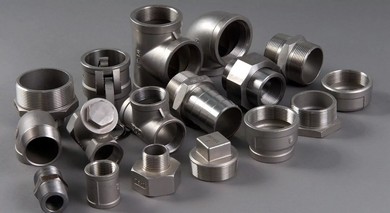

Изготовление фитингов и соединительных деталей:

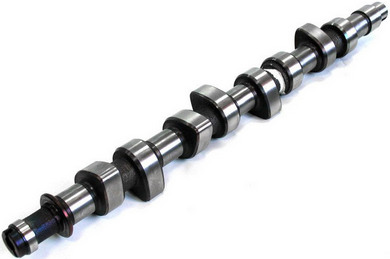

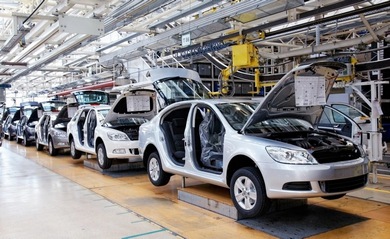

Автомобильная промышленность

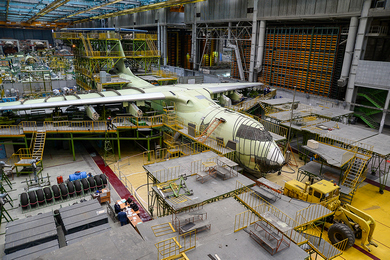

Авиационная промышленность

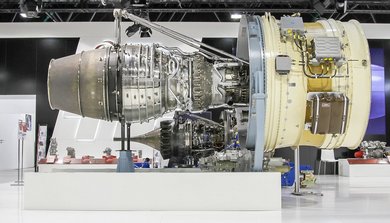

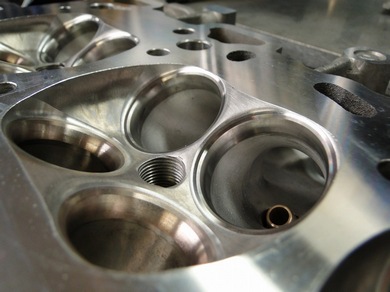

Двигателестроение

Преимущества

• Система ЧПУ FANUC
• Максимальный диаметр точения до 300 мм
• Угол наклона цельнолитой станины 30°
• Мощность главного шпинделя до 18,5 кВт
• Противошпиндель

Конструктивные особенности

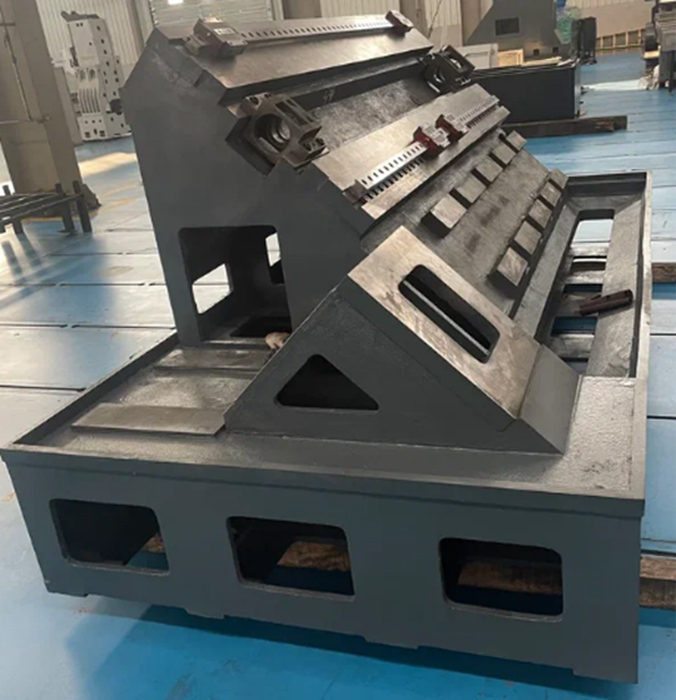

	Станина Цельнолитая наклонная станина собственного производства из чугуна высокого качества марки Meehanite. Наклон станины 45 градусов обеспечивает оптимальное распределение нагрузки, обеспечивает прочную поддержку револьверной головки в процессе резания. Сочетание наклонной станины под углом 45 градусов позволяет обеспечить силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 45 HRC.

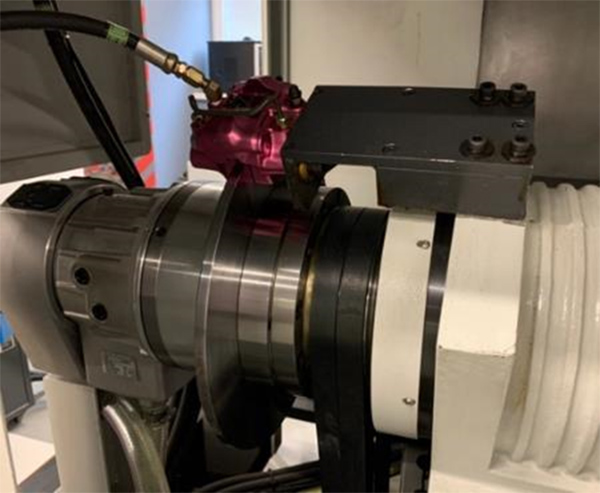

	Шпиндель Используется высокоточный шпиндель китайского производства. Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали – при обработке фрезерованием.Диаметр патрона 8" дюймов.Обороты – 3000 об/мин.

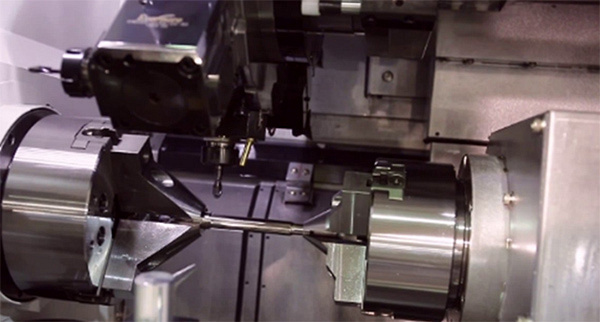

	Противошпиндель (SY) Установлен мощный моторшпиндель производства компанииCELL(Китай). Предназначен для перехвата детали из главного шпинделя и доработки с обратной стороны без участия оператора. Так же может служить как поддержка при точении длинных деталей.Диаметр патрона 6" дюймов.Обороты – 4500 об/мин.
	Токарный патрон В базовой комплектации установлен самоцентрирующийся 3-х кулачковый патрон с гидроприводом. Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.

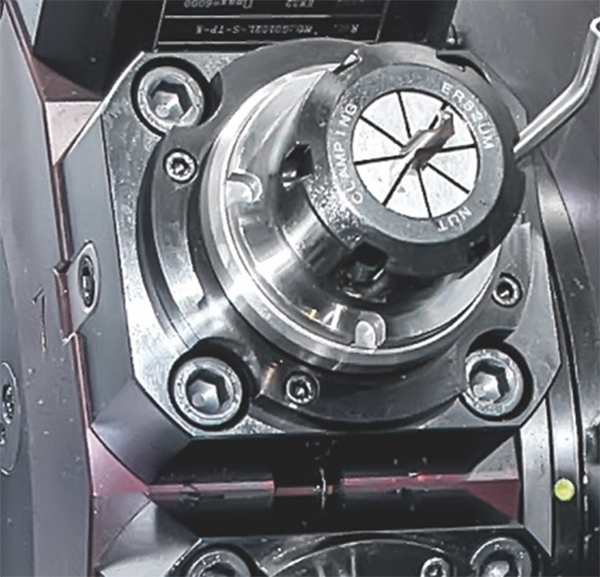

	Револьверная голова с приводным инструментом (BMT 55/65) Установлена револьверная голова на 12 позиций с приводным инструментом, тип крепления –BMT. Система крепленияBMTимеет преимущество в жесткости крепления инструментальных блоков. Вращение инструмента осуществляется непосредственно через прямой привод от серводвигателя. За счёт этого достигается максимальные обороты –3000 об/мин.
	Инструментальные блоки (BMT) В базовой комплектации поставляются инструментальные блоки:Приводной осевой блок (BMT tool holder 0°) – 2 шт.Приводной радиальный блок (BMT tool holder 90°) – 2 шт.

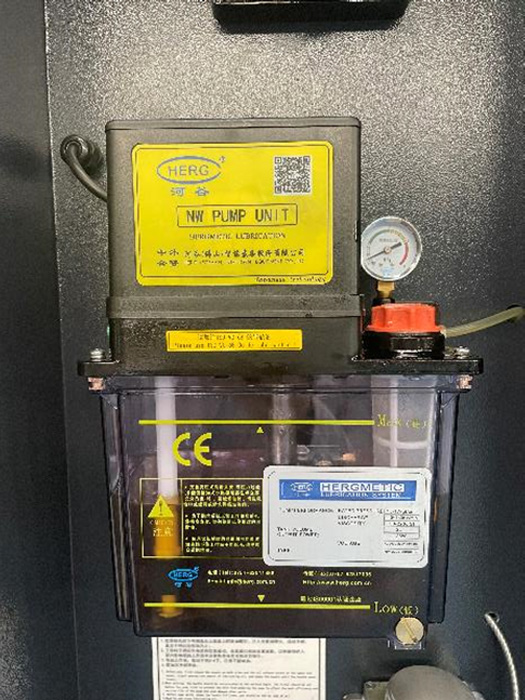

	Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную впрыск масла по основным движущимся элементам – ШВП, направляющим, что сокращает в разы их износ. Система смазки компактно встроена в корпус станка.
	Конвейер удаления стружки В стандартной комплектации встроен ленточный конвейер китайского производства для удаления стружки. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.
	Уловитель готовых деталей Позволяет автоматизировать процесс работы с партиями изделий, уменьшив присутствие оператора в рабочей зоне станка, сокращая время простоя оборудования.

Комплектация
