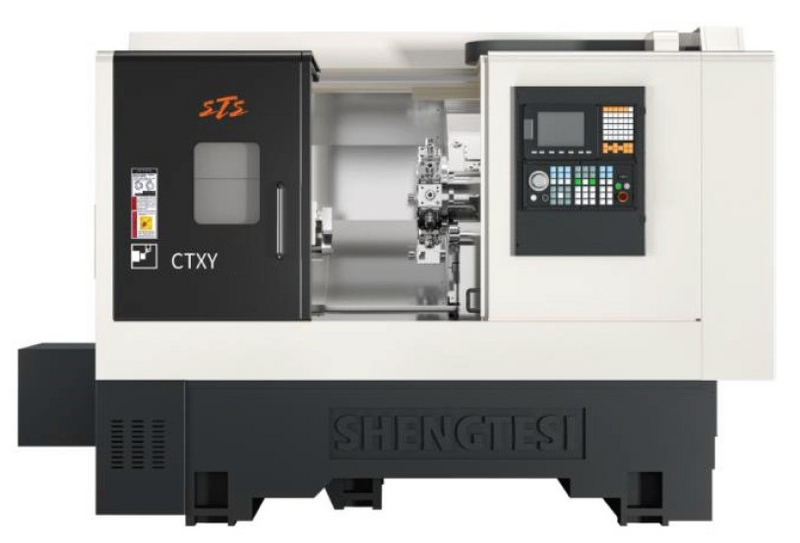

Токарный автомат с ЧПУ STS CTXY52

Станки с числовым программным управлением (ЧПУ) серии CT отличаются наклонной станиной и оснащены револьверной головкой, способной удерживать до 12 инструментов. Также они оборудованы программируемой задней бабкой. Эти станки предназначены для обработки заготовок с диаметром до 380 мм и прутков до 71 мм. Они идеально подходят для производства единичных изделий, мелкосерийного и серийного производства.

Преимущества

• Литая станина из чугуна с высокими антивибрационными характеристиками и жесткостью
• Угол наклона станины 45° обеспечивает эффективный отвод стружки и удобство для работы оператора
• Револьверная головка на 12 позиций
• Полная защита направляющих и ШВП в рабочей зоне
• Программируемая задняя бабка

Компоненты станка

• ЧПУ SYNTEC 22TA
• Моторы/приводы по осям X/Z YASKAWA
• Мотор/привод шпинделя CTB / SYNTEC
• ШВП по осям X/Z THK / PMI
• Направляющие по осям X/Z THK / PMI
• Револьверная головка SAUTER
• Гидравлический патрон Тайвань

Стандартная комплектация

1. Система ЧПУ SYNTEC 22TA;
2. 3-кулачковый патрон 8”;
3. Программируемая задняя бабка;
4. Гидравлическая станция;
5. Система подачи СОЖ;
6. Автоматическая смазка направляющих;
7. Поддон для стружки;
8. Освещение рабочей зоны;
9. Сигнальная лампа 3 цв.;
10. Ловушка для деталей;
11. Конвейер стружки;
12. Кондиционер электрошкафа;
13. Устройство измерение инструмента, Renishaw
14. Комплект инструментальных блоков:
15. Масляный скиммер


• Блок для наружного точения – 4 шт.;
• Блок для торцевого точения – 1 шт.;
• Блок для расточного инструмента – 3 шт.;
• Блок приводной осевой – 2 шт.;
• Блок приводной угловой – 2 шт;

Дополнительные опции

1. Автоматический магазин-загрузчик прутков (барфидер)

• Ø прутков 5-66 мм
• Длина прутка 1500 мм
• Лоток для прутков 600 мм (10 прутков Ø60 мм)
• Масса 245 кг
• Потребляемая мощность 1 кВт
